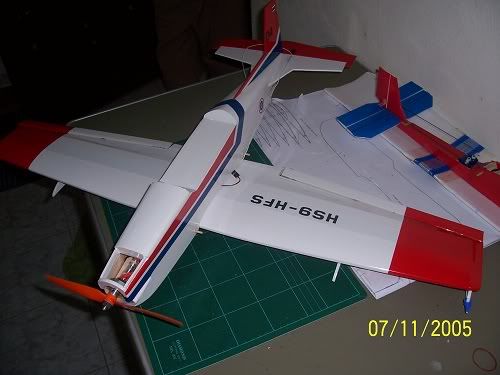

ช่วงนี้พอมีเวลาว่าง เก็บ Project Pilatus PC-9 semi-scale เก่าๆ มาแลกเปลี่ยนความคิดเห็นครับ เป็นเครื่องบินไฟฟ้า ลำแรก ที่ทำด้วยไม้บัลซา เริ่มทำประมาณ ตุลาคม 2548

รูปที่โพส

#2 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 15:09

Specifications ครับ

-wing span : 85 cm.
-length : 68 cm.
-flying weight : 485 g.
-motor : Out-Runner Brushless CD-ROM propeller : GWS 8*4
-radio : 4 ch.skysport , receiver R136F Futaba , 2 micro servo E -SKY (AIL,ELE)
-battery : Lite storm 3s 1200mA. 20c
-battery current : 8 amp.
-speed control : TD BL35L

#3 อ้วนยุทธ

อ้วนยุทธ

    สมาชิก

  • Members
  • PipPipPip
  • 871 โพส
  • ที่อยู่ทองหล่อ 08-9780-6752

โพส 17 มิถุนายน 2009 - 15:17

สวยครับ..ขอยลโฉมใก้ลๆได้ไหมครับ
คิดจะทำอยู่เหมือนกันครับ...ขอบคุณครับ

#4 shera

shera

    สมาชิก

  • Members
  • PipPipPipPip
  • 1,648 โพส
  • ที่อยู่เอกชัย เจริญราษฎร์

โพส 17 มิถุนายน 2009 - 15:34

สวยครับ มีแปลนเปล่าครับ

#5 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 16:16

สวยครับ..ขอยลโฉมใก้ลๆได้ไหมครับ
คิดจะทำอยู่เหมือนกันครับ...ขอบคุณครับ


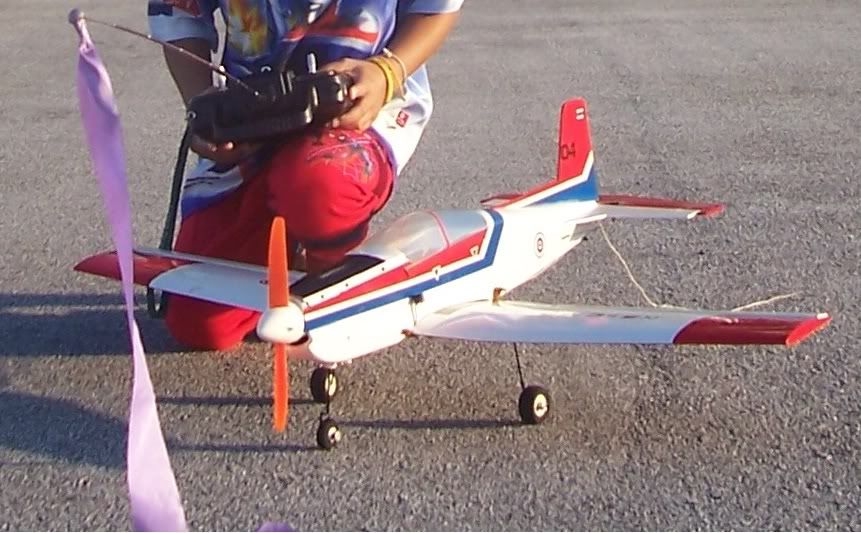

รูปใกล้ๆครับ ที่พอหาได้ครับ

รูปที่โพส

#6 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 16:28

อีกครับ

รูปที่โพส รูปที่โพส

รูปที่โพส รูปที่โพส

#7 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 16:48

สวยครับ มีแปลนเปล่าครับ


plane ครับ แบบ pdf.

#8 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 16:59

ตอนแรกทำปีกแบบไม่มีมุมยก ทดลองแล้วบินไม่ค่อยนิ่ง ต้องทำใหม่ตามแบบของจริงมีมุมยก บินนิ่ง เกาะอากาศ ร่อนดีมากครับ

รูปที่โพส รูปที่โพส

#9 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 17 มิถุนายน 2009 - 19:23

แบบ pc-9 เพิ่มเติมครับ (เปิดด้วย auto cad และ pdf reader)
ฝาก file ไว้ได้ 60 วันหลังจากการ Download ครั้งสุดท้าย

http://www.uploadtod...345707&A=999966


update 30/05/2556
link ใหม่สำหรับ download แบบ pc-9
http://upload.one2ca... ... MQTFKQSIPI

#10 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 18 มิถุนายน 2009 - 14:06

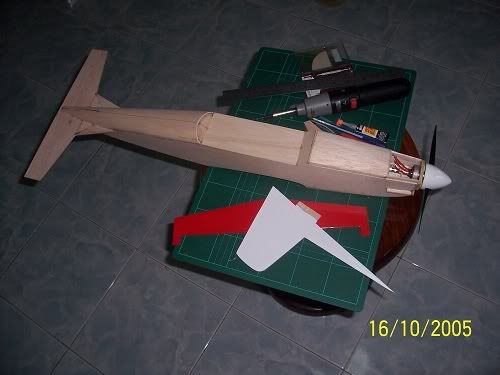

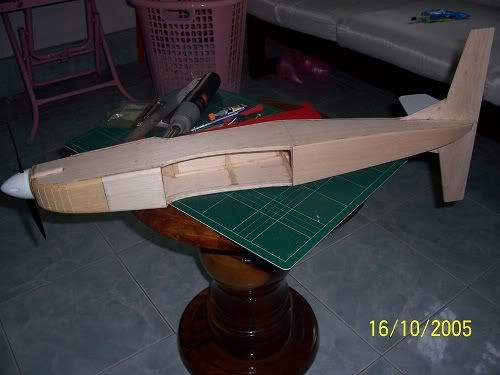

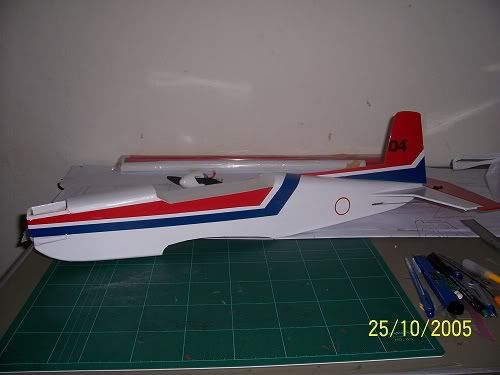

มาดูรูปขั้นตอนการทำโดยย่อครับ (หารูปรายละเอียดในลำตัวไม่เจอครับ)

รูปที่โพส รูปที่โพส

ส่วนโค้งตรงหัวเครื่องบินด้านล่าง ใช้ไม้การฝีมือ ตัดเป็นชิ้นๆ แล้วนำมาติดต่อกันด้วยกาวร้อน ก่อนใช้กระดาษทรายขัดให้เข้ารูป

รูปที่โพส รูปที่โพส

#11 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 18 มิถุนายน 2009 - 14:21

สำหรับมือใหม่อย่างผม หาความรู้จาก rcthai เพื่อความมั่นใจก่อนจะลงมือ... การรีดโมโนโคท ใช้เตารีดผ้า ของแม่บ้าน เลือกที่ตัวเล็ก เบาๆ ครับ หาผ้ามาเช็ดหน้าผืนโตๆ มาห่อหุ้มเตารึด ป้องกันพื้นผิวโมโนโคท เป็นรอย... ตั้งระดับความร้อนต่ำถึงกลางครับ อย่าให้ร้อนมาก โมโนโคทจะหดตัวยับย่น เสียของครับ

รูปที่โพส รูปที่โพส

#12 noiet

noiet

    สมาชิก

  • Members
  • PipPipPipPipPip
  • 2,251 โพส
  • โทรศัพท์:0897065006
  • สนาม/ชมรม:
    บินตุ่ย สนาม คลองพระอุดม บางบัวทอง
  • ที่อยู่ณัฐวุฒิ โสมภา 359 ถ.บอนด์สตรีท (แจ้งวัฒนะ 33) ต.บางพูด อ.ปากเกร็ด จ.นนทบุรี 11120

โพส 18 มิถุนายน 2009 - 14:35

ข้อมูลพร้อมทั้งแปลน มีประโยชน์มากๆครับ สำหรับผู้ที่อยากสร้างเอง

ขอขอบคุณในความมีน้ำใจมากๆครับ

#13 Guest_RIVERWIND_*

Guest_RIVERWIND_*
  • Guests

โพส 18 มิถุนายน 2009 - 15:19

งานเยี่ยมเลยคับ....ขอบคุณแปลนนะคับ..อ่านแล้วได้เทคนิคการทำอีกแล้วคับ..

#14 shera

shera

    สมาชิก

  • Members
  • PipPipPipPip
  • 1,648 โพส
  • ที่อยู่เอกชัย เจริญราษฎร์

โพส 19 มิถุนายน 2009 - 11:26

ขอบคุณมากๆครับ

#15 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 19 มิถุนายน 2009 - 17:51

ด้วยความยินดีครับ ทุกๆท่าน file ต่างๆ ผมก็ได้มาจาก เพื่อนๆที่เอื้อเฟื้อ นี่แหละครับ มีโอกาสก็ช่วยกันเผยแพร่ต่อครับ

#16 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 19 มิถุนายน 2009 - 20:07

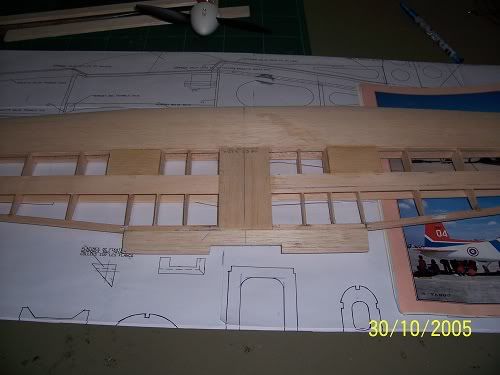

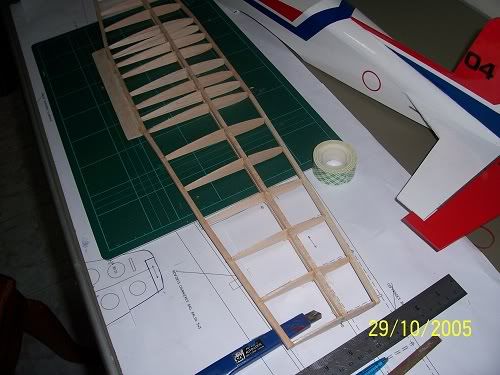

รูปการทำปีกครับ

รูปที่โพส รูปที่โพส

ชายหน้าปีกและตรงกลางปีกบุไม้บัลซา 1 มม. ฐานล้อใต้ปีกอยู่หลังจุด CG ใช้ไม้การฝีมือเด็กเสริม เพื่อความแข็งแรง น้ำหนักเบา ราคาไม่แพง

#17 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 19 มิถุนายน 2009 - 20:23

ชัดผิวให้เรียบด้วยกระดาษทรายละเอียด ใช้แปรงสีฟัน เก่าๆ ปัดฝุ่นออกให้หมด จากนั้นรีดโมโนโคทได้เลย

รูปที่โพส รูปที่โพส

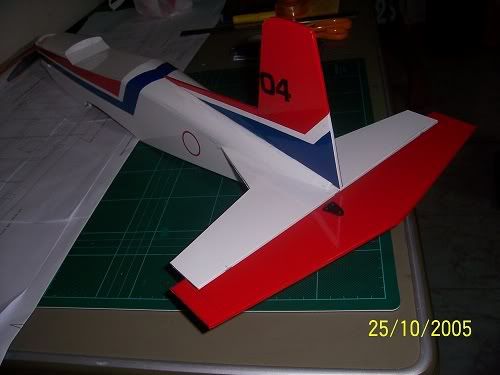

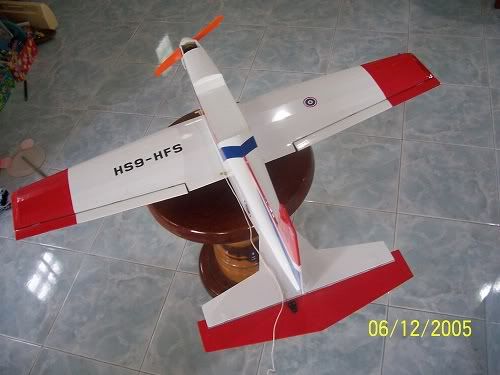

ตัวอักษรใช้สติกเกอร์สำเร็จรูป ส่วนธงชาติ ใช้วงเวียนแบบใบมีด ตัดแผ่นสติกเกอร์ มาติด ตกแต่ง....ใกล้เสร็จแล้วครับ

#18 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 19 มิถุนายน 2009 - 20:57

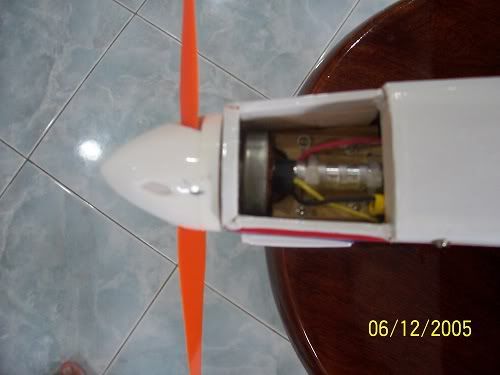

ลงชุดไฟฟ้า motor Brushless CD-ROM propeller : GWS 8*4 spinner และ servo aileron

รูปที่โพส รูปที่โพส

#19 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 19 มิถุนายน 2009 - 22:21

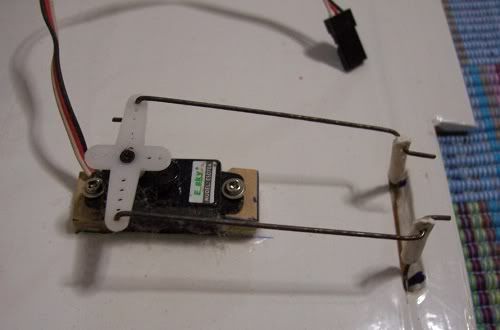

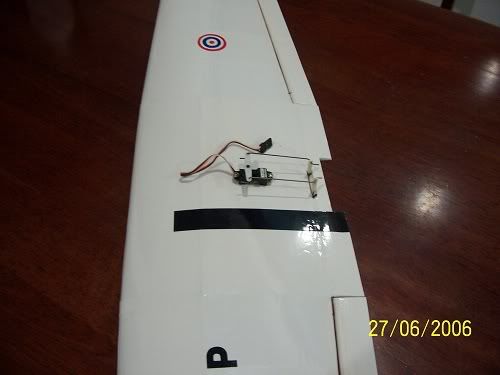

คันชัก servo aileron ใช้ลวดร้อยพวงมาลัย... จุดต่อระหว่าง ลวดที่แขน servo กับลวดที่ต่อเข้า aileron ใช้ท่อพลาสติก ก้าน cotton bud ตัดให้ได้ขนาด ปลายด้้านหนึ่งลนไฟพอร้อนบีบให้แบน และเจาะรู เพื่อใส่ลวดคันชัก อีกด้านลนไฟพอร้อนเสียบเข้ากับลวดที่ ต่อเข้า aileron ตามรูป

รูปที่โพส รูปที่โพส

#20 c_tango

c_tango

    สมาชิก

  • Members
  • PipPip
  • 251 โพส

โพส 20 มิถุนายน 2009 - 10:39

ทำฝาครอบห้องนักบินครับ อุปกรณ์ที่ใช้
-โฟมอัดเหลาขึ้นรูปตามแบบห้องนักบิน ขัดให้เรีบร้อย
-แผ่นพลาสติกใส ไม่ต้องซื้อ หากล่องใส่เสื้อโปโล มาใช้งาน
-กรอบไม้ ใช้ไม้อัดทำ + เทปใส สำหรับติดแผ่นพลาสติก
-ตะแกรงเหล็ก หรือลวดตาข่าย
-กล่องกระดาษเสริมโครงไม้ภายในเพื่อความแข็งแรง และเจาะรูให้ปลายท่อเครื่องดูดฝุ่นเสียบเข้าแน่นพอดี
-เครื่องดูดฝุ่น
-ปืนเป่าลมร้อน

รูปที่โพส
